Možnosti zapojení a využití fotovoltaiky

Fotovoltaické systémy a technická řešení

Fotovoltaickou elektrárnu lze navrhnout různými způsoby podle toho, kde a jak má být vyrobená energie využita. Přehledně představujeme možnosti fotovoltaického ohřevu vody, využití přebytků, bateriových systémů i propojení fotovoltaiky s dalšími technologiemi v objektu.

Každé řešení navrhujeme individuálně podle spotřeby, technických možností objektu a požadavků na provoz systému.

Zobrazit realizace

Možnosti využití fotovoltaiky

Fotovoltaickou elektrárnu lze zapojit několika způsoby podle toho, jak má být vyrobená energie v objektu využívána. Může sloužit především pro ohřev vody, pracovat s přebytky ukládanými do akumulační nádrže, nebo využívat bateriové úložiště pro pozdější spotřebu elektřiny.

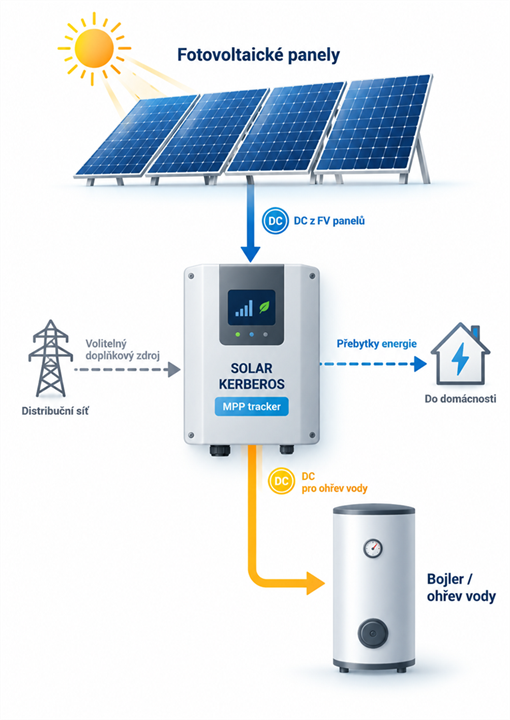

Fotovoltaický ohřev vody

Fotovoltaické panely mohou vyrábět stejnosměrný proud přímo pro ohřev vody v bojleru nebo akumulační nádrži. U systému SOLAR KERBEROS pomáhá MPP tracker efektivně využívat výkon panelů a systém lze připojit k topné spirále přibližně 2–3 kW. Další variantou je přímý ohřev vody v bojleru DZD, kde je energie z panelů využívána přímo v zásobníku. U hybridních ohřívačů může při nedostatku sluneční energie ohřev doplnit také elektřina z distribuční sítě.

přímé využití energie ze slunce pro ohřev vody

možnost zapojení systému SOLAR KERBEROS

optimalizace výkonu pomocí MPP trackeru

připojení k topné spirále přibližně 2–3 kW

možnost přímého ohřevu vody v bojleru DZD

u hybridních ohřívačů možnost doplnění energie ze sítě

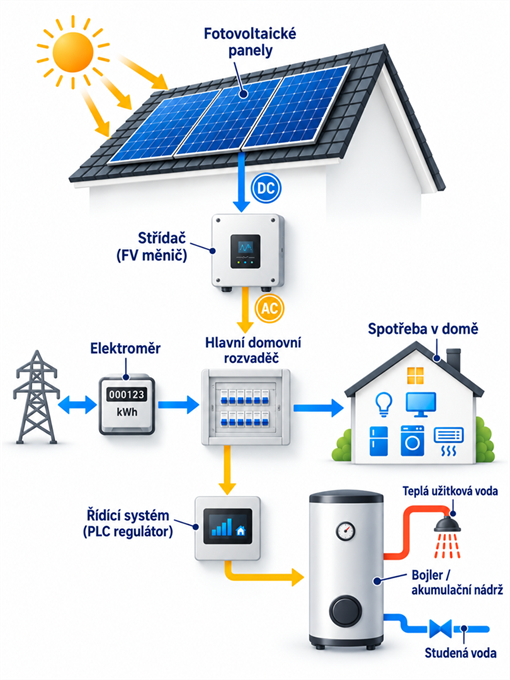

Fotovoltaika s ukládáním přebytků do vody

Fotovoltaická elektrárna je zapojena do hlavního domovního rozvaděče a vyrobená energie se nejprve spotřebovává přímo v domě. Pokud vznikne přebytek, může jej řídicí systém směrovat do bojleru nebo akumulační nádrže, kde se energie uloží ve formě tepla. Ohřátou vodu lze následně využít pro teplou užitkovou vodu nebo podporu vytápění. Regulace může zároveň podle nastavených priorit spínat například tepelné čerpadlo, přímotopy nebo další spotřebiče.

přednostní využití energie pro spotřebu domu

automatické řízení vzniklých přebytků

ukládání přebytečné energie ve formě tepla

využití pro ohřev teplé užitkové vody

možnost podpory vytápění nebo tepelného čerpadla

řízení dalších předem určených spotřebičů

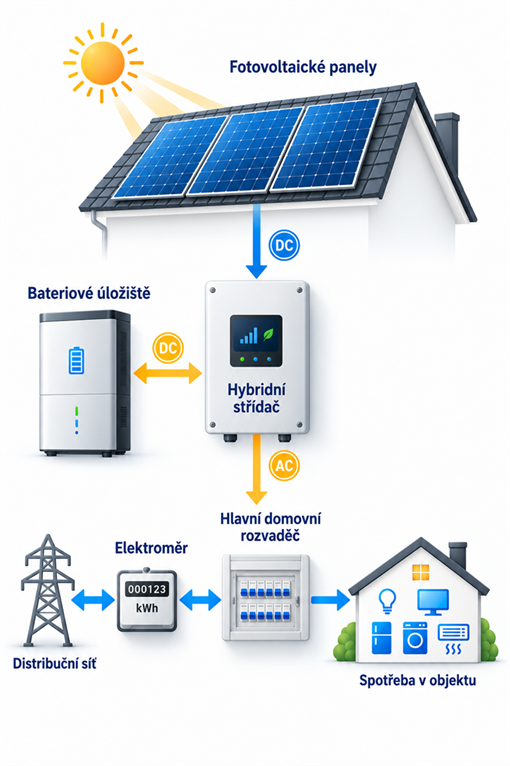

Hybridní fotovoltaická elektrárna s baterií

Hybridní fotovoltaická elektrárna propojuje fotovoltaické panely, spotřebu domu, bateriové úložiště a distribuční síť. Vyrobená energie se přednostně využívá přímo v objektu například pro běžné spotřebiče, ohřev vody, tepelné čerpadlo nebo klimatizaci. Pokud vznikne přebytek, uloží se do baterie a může být využit později, například večer nebo v noci. Pokud nestačí výroba fotovoltaiky ani energie v baterii, systém doplní potřebnou elektřinu z distribuční sítě.

přednostní využití vyrobené energie přímo v domě

ukládání přebytků do bateriového úložiště

využití uložené energie večer nebo v noci

napájení tepelného čerpadla, klimatizace nebo ohřevu vody

možnost napájení dalších technologií a spotřebičů

automatické doplnění energie z distribuční sítě při nedostatku

Jaké řešení je vhodné pro váš dům či firmu?

Neexistuje jedno univerzální zapojení fotovoltaiky pro všechny rodinné domy ani firmy. Jiný systém bude vhodný pro domácnost, která chce především ohřívat vodu, jiný pro objekt s tepelným čerpadlem, klimatizací nebo bateriovým úložištěm a jiné řešení může být vhodné pro firemní či provozní objekty s vyšší nebo jinak rozloženou spotřebou energie.

Nejčastější dotazy

Lze fotovoltaický systém později rozšířit?

V mnoha případech ano, záleží ale na původním návrhu systému, použité technologii, výkonu střídače, možnostech střechy a dalších technických parametrech. Pokud se s budoucím rozšířením počítá už při návrhu, bývá následná úprava jednodušší.

Co rozhoduje o vhodném způsobu zapojení fotovoltaiky?

Důležitá je především spotřeba objektu, průběh spotřeby během dne, možnosti střechy, způsob vytápění a ohřevu vody i případné další technologie. Proto se vhodné zapojení vždy navrhuje individuálně pro konkrétní dům nebo firmu.

Je možné kombinovat fotovoltaiku, baterii a ohřev vody?

Ano. Jednotlivé technologie lze navrhnout tak, aby spolu vzájemně spolupracovaly a vyrobená energie se využívala co nejefektivněji. Konkrétní způsob řízení vždy závisí na spotřebě objektu, velikosti fotovoltaické elektrárny a prioritách uživatele.

Lze fotovoltaiku propojit se stávajícími technologiemi v domě?

Ve většině případů ano. Fotovoltaiku lze podle konkrétního technického řešení propojit například s tepelným čerpadlem, ohřevem vody, klimatizací nebo dalšími spotřebiči. Před návrhem je ale potřeba ověřit jejich technické parametry a možnosti vzájemného řízení.
